抗晃电模块

　　

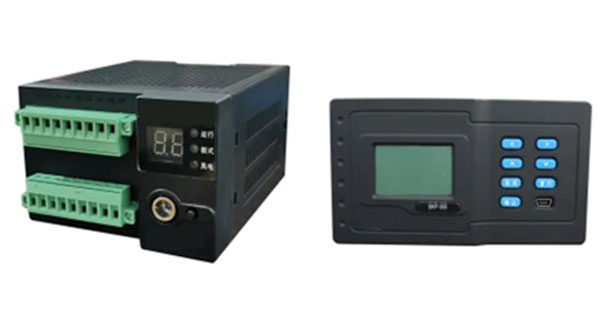

产品概述：

　　智能抗晃电模块能有效治理晃电现象造成的低压接触器意外脱扣，在提高低压供电系统稳定性的同时，通过旁路工作模式也保障了系统的可靠性。实际生产过程中，由于“晃电”引起交流接触器释放，导致了电机停转，进而造成工艺连锁停机，连续生产过程被迫中断。轻者大量物料放空、报废，重者造成设备损坏，甚至引起爆炸、火灾等事故，给企业造成巨大的经济损失。

“晃电”产生的机理和危害

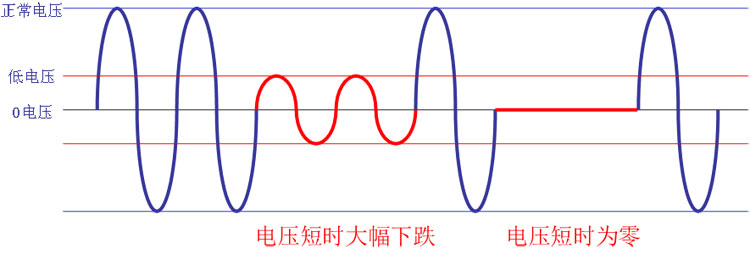

　　“晃电”---电网由于雷击、对地短路、发电厂故障及其他外部、内部原因造成电网短时间故障、电网电压短时大幅度波动、甚至短时断电数秒钟的现象，俗称“晃电”。

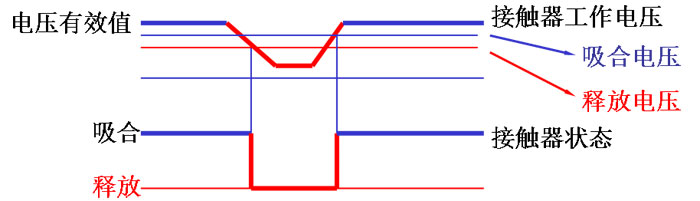

　　企业低压电机控制多采用交流接触器，当电压低至接触器的额定工作电压55%~65%时，并持续10~50ms，交流接触器将释放，导致低压电机停转。

　　当“晃电”过程中，由于电网电压的波动导致连续生产装置的关键低压电动机停止运行（如风机、泵、空压机等关键设备），在工艺条件允许的时间内电网电压恢复正常，如果这些因“晃电”而停机的低压电动机不能迅速的启动起来，将会对连续的生产造成危害。轻则装置连锁停车，工艺条件破坏，产生大量不合格的残次品或废品；重则需要重新开车，造成大量的物料排空，形成巨大的损失；严重的（如聚变装置等）甚至会造成爆炸的恶性事故。

产品特点：

安装简单，导轨安装；接线方便，不需更改线路。正常起动和停止不会延时，只有晃电时接触器才延时。工作时采用旁路供电，晃电时采用超级电容用作电压跌落故障时模块的后备电源，具有充电时间短，放电电流大，循环充放电次数多，无记忆效应、充电控制电路简单等优点。针对我国北方使用环境要求，显示屏采用能耐低温-40℃的OLDE屏，所有元器件均能在-40℃~70℃环境温度中工作，工作湿度：≤95%RH。具有晃电记录查寻功能，可记录最近10次晃电时间。带有一组辅助信号输出，用来晃电时保持其他需要保持接通的信号。当模块故障时不影响回路正常运行。具有硬件晃电/断电识别电路，用于区别电压跌落故障和正常断电。故障时面板指示及蜂鸣器提醒。

技术参数

1、交流功耗： < 2VA。2、接触器线圈电压： AC220(380)V±15％。3、防晃电时间范围： 0.2～5秒可调。4、再启动时间范围： 0～100秒可调。5、适用接触器范围： 各种类型的接触器，规格为9A～630A。6、最高温度： ＋45℃。7、最低温度： -25℃。8、月平均气温： +35℃。 9、 相对湿度： ≤90%。10、海拔高度： ≤2000m。

产品选型

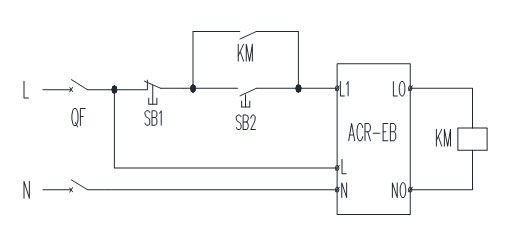

适用于接触器抗晃电保护适用于变频器软启动器抗晃电保护
