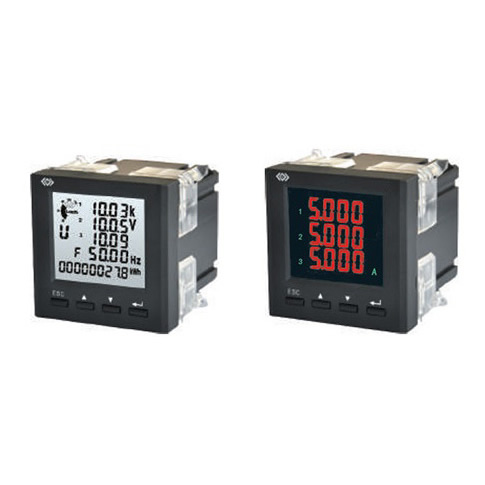

CD系列多功能电力仪表


　　
　　CD系列多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用变电站自动化，配电自动化智能建筑、企业内部的电能测量、管理、考核。测量精度为0.5级、实现LED现场显示和远程RS-485数字通讯接口，采用MODBUS-RTU通讯协议。

CD系列多功能电力仪表


　　典型型号: CD4E-9S4-M-K
　　CD:上海巢第电气技术有限公司企业代号
　　4：4-交流信号输入
　　E：E-多功能
　　9：9-96*96方形外壳，A-72*72方形外壳
　　S：S-智能型
　　4：4-三排数显,Y-液晶数显
　　M：模拟量输出
　　K：开关量输入输出

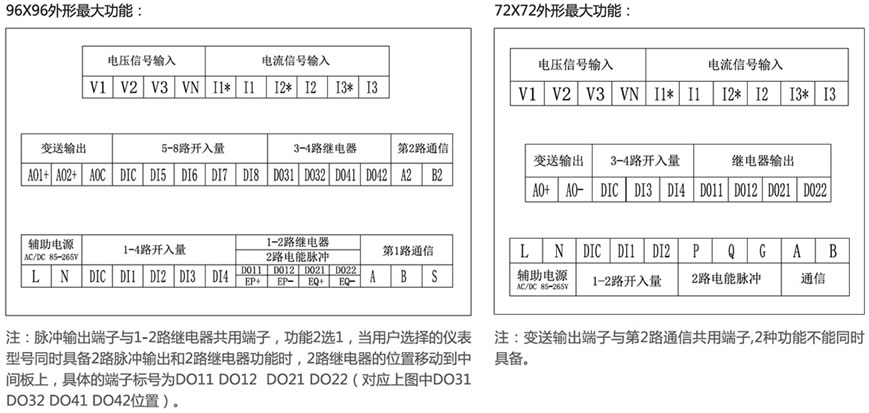

　　【端子定义】

CD系列多功能电力仪表

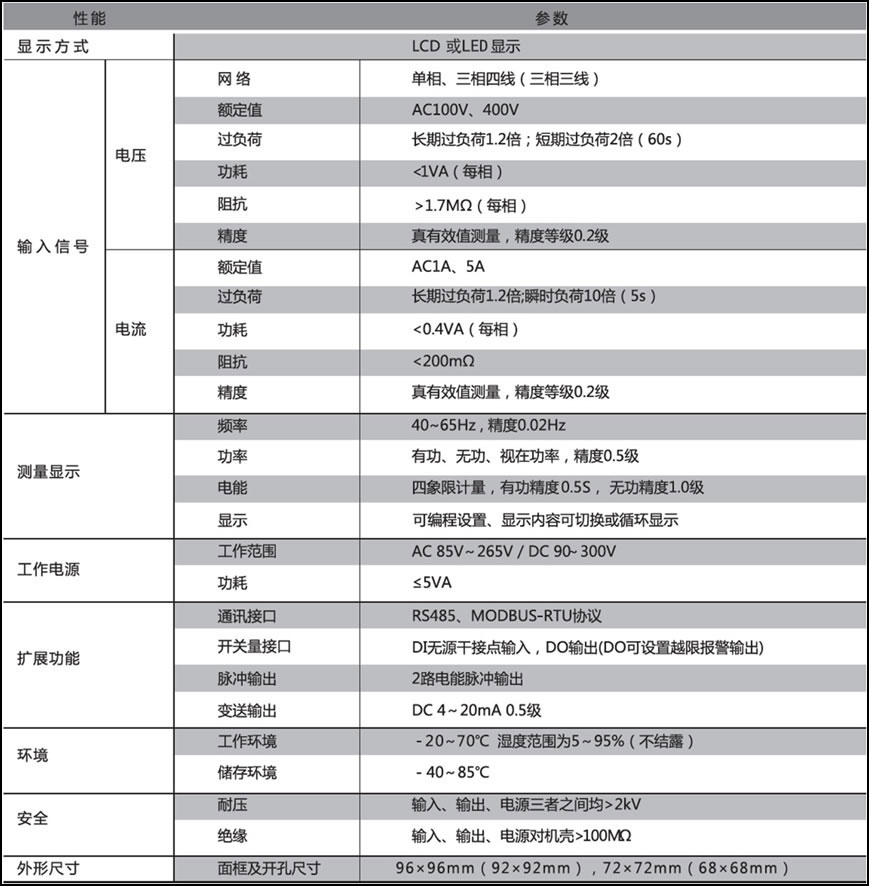

　　【技术参数】

CD系列多功能电力仪表

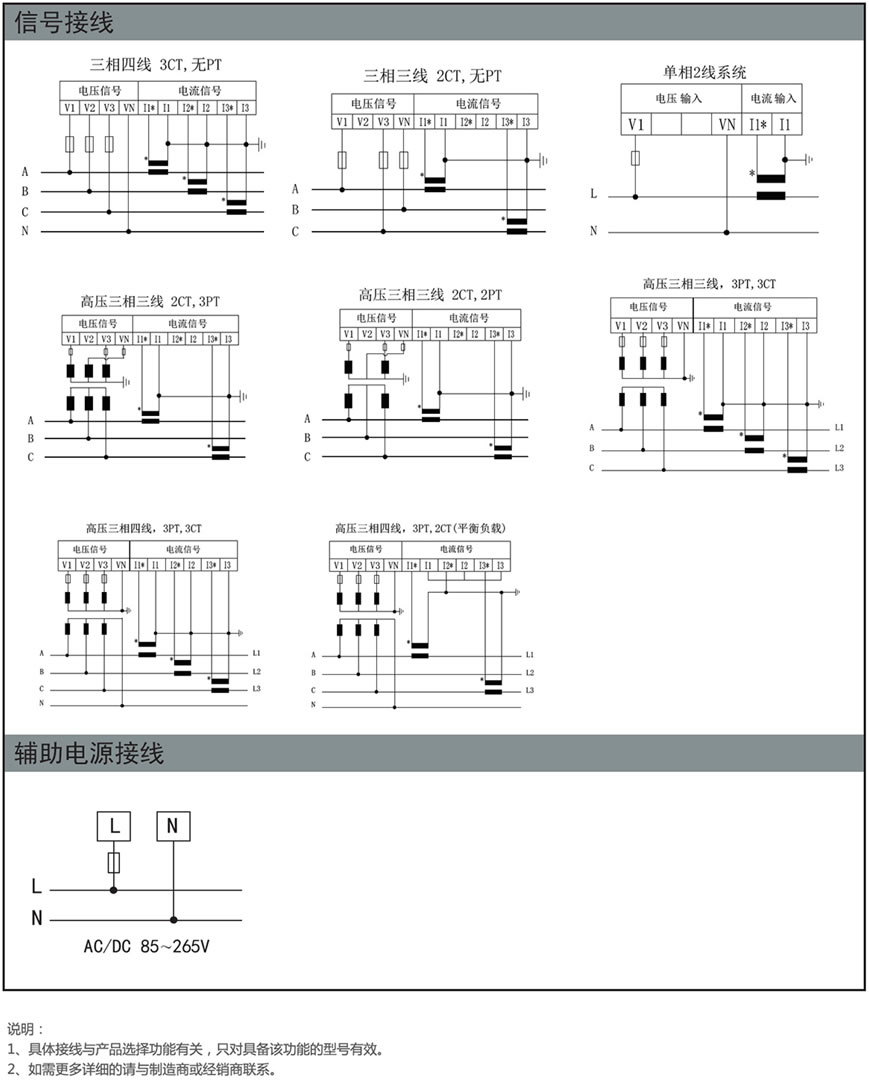

　　【典型接线图】

CD系列多功能电力仪表

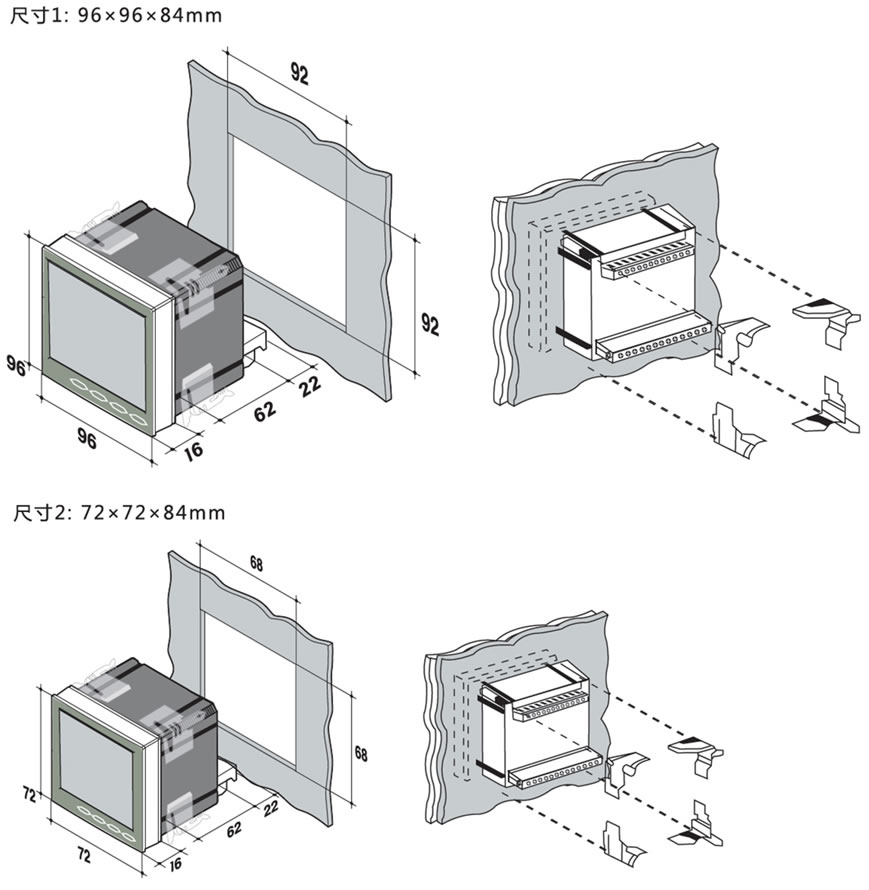

　　【安装尺寸】

CD系列多功能电力仪表
