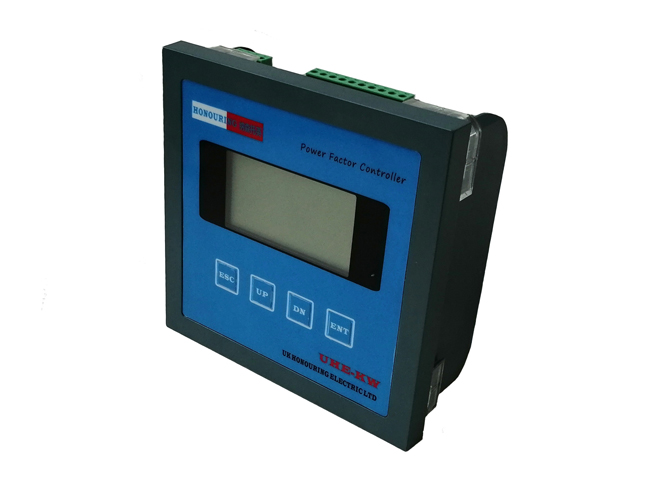

型号说明UHE 制造商代号KW 无功补偿控制器A/F 三相/分相补偿控制12/18/24 输出回路R/T 继电器/晶体管输出UHE-KW精确有效地控制电容投切和监视配电网运行无功补偿控制器是功率因数修正设备中最重要的器件之一。正因如此，它在控制和监控功率因数cos φ以及改善电能质量中起了关键作用。UHE提供了功能强大，性能完备，使用方便的功率因数控制器。借助于简洁的人机对话界面，即使没有用户手册，也能完成UHE-KW的调试。轻盈的外壳不需要太多的空间就可以固定在柜门上。UHE-KW 控制器保持着其公认的性能并且在市场上继续推出安装方便，使用简单，功能强大的无功补偿控制器。应用UHE-KW标准控制器适用于工业和商业场合，典型应用包括建筑，矿山，钢铁，化工，造纸，水泥，塑料，印刷以及食品制造等。功能直接与100-690V电网相连接；更高电压电网可通过互感器连接测量并显示关键参数（电压、电流、功率因数、功率、3-21次THDV、THDI、环境温度）可完全编程的参数设置调试容易全自动设定友好的用户界面，使用简单高效率的多种投切方式，包括编码投切、线性投切、循环投切等适用于高温环境不受谐波影响报警信号输出缺相、欠过压、过流、谐波超限保护主要性能参数测量系统 适用于三相四线系统工作电压 AC230V±20%频率 50/60Hz输入电流 1A或5A（有效值）输入阻抗 ＜0.1欧姆（建议CT最小等级1.0，10VA）损耗 最大12W输出接点 AC250V 5A，或DC12V60mA报警接点 常开式，AC250V 5A控制灵敏度 30mA输出回路 12-18-24路通讯接口 RS485功率因数设定范围 感性0.5～容性0.5投切顺序 智能投切断电释放 断电或电压跌落20ms以内，迅速自动切除全部电容器断电复位延迟时间 10S外形尺寸（安装尺寸） 144*144*49（mm）(138*138)前面板防护等级 IP43运行温度 -25℃～65℃存储温度 -35℃～85℃海拔高度 不超过2500米（更高海拔需订制）大气条件 空气湿度在20℃时不超过90%，在温度较低时，允许有较高的相对湿度。型号规格序号 名称 规格 备注1 无功补偿控制器 UHE-KWS-12R2 无功补偿控制器 UHE-KWS-18R3 无功补偿控制器 UHE-KWS-24R4 无功补偿控制器 UHE-KWS-12T5 无功补偿控制器 UHE-KWS-18T6 无功补偿控制器 UHE-KWS-24T7 无功补偿控制器 UHE-KWF-12T8 无功补偿控制器 UHE-KWF-18T9 无功补偿控制器 UHE-KWF-24T10 网络型无功补偿控制器 UHE-KWS-II11 网络型无功补偿控制器 UHE-KWF-II12 集中控制屏 UHE-TPC`13 高压无功补偿控制器 UHE-HKWS-6M12B接线原理图
