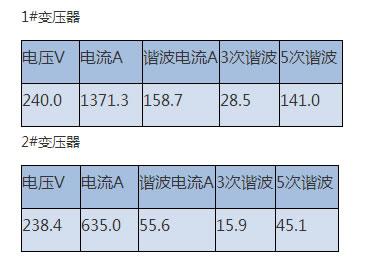

状况分析1、现场主要负载为大型动力设备。谐波电流严重超标，存在3、5、7、9、11、13次谐波，其中3次、5次谐波最为严重。2、无功补偿设备运行噪音较大。总补偿容量720kvar,并配备电抗率7%的电抗器。3、1#变压器谐波电流高达158.7安培，2#变压器谐波电流为55.6安培.现场采集数据如下：
治理措施根据以上数据，并结合现场各因素，我司设计方案如下：保持现有设备不变，更换损坏的电容器，分别在1#变压器和2#变压器负载与电容柜之间（从电气连接上）加装一台三相四线滤波产品（安装在出线柜末端）。 其中1#变压器负载较大，谐波含量较高，采用YBYAPF1-200型产品。2#变压器负载较轻，谐波含量相对较低，采用YBYAPF1-100型产品。治理效果经过治理，负载运行时，电流总畸变率降至7%以下。噪音明显降低，补偿设备工作正常。
