YBYAPF 有源电力滤波器

　　APF装置主电路采用中点钳位三电平的拓扑结构下图所示，三电平变流器具有开关频率高、电压应力小等优点，从而大大减小了设备无源器件和总体体积，提高了设备的功率密度。

有源电力滤波器YBYAPF补偿2~50次谐波可对电源进行谐波补偿，不需增大供电设备的容量，消除了零序谐波在中性线上的电流迭加，改善了电气设备的安全性；具有节能与环保的双重功效。

APF工作原理

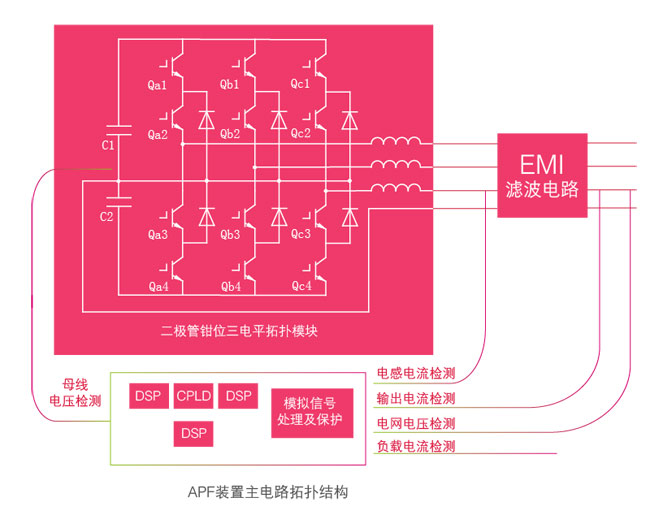

APF装置主电路采用中点钳位三电平的拓扑结构下图所示，三电平变流器具有开关频率高、电压应力小等优点，从而大大减小了设备无源器件和总体体积，提高了设备的功率密度。

控制电路采样3DSP+FPGA的全数字控制方案，3个DSP以及FPGA之间分工协作，并且保持实时通讯，确保控制的实时性以及灵活性，可靠性。实时准确的谐波电流检测算法是APF可靠工作的核心之一，3DSP+FPGA为先进电流检测算法的实施提供了可靠的硬件平台，使设备可以实现谐波全补偿，指定次谐波补偿等多种补偿模式，并且确保在各种补偿模式下均可达到理想的补偿效果。优秀的电流跟踪精度是APF可靠工作的另一核心，本产品对传统的电流跟踪控制进行了改进，采用了一种全新的全数字化PWM电流跟踪控制算法，确保设备有极高的电流跟踪精度，从而实现优秀的补偿效果。

基本功能

可对电源进行谐波补偿，不需增大供电设备的容量，消除了零序谐波在中性线上的电流迭加，改善了电气设备的安全性；具有节能与环保的双重功效；

系统概况

三相四线制系统：电压等级：380V；

性能指标

提供优质的性能，中性电流衰减率：10：1，零序谐波衰减率：10：1；

响应速度

动态响应速度快，全响应时间可达5ms，快速响应时间40μs；

系统优越性

不需对串联或并联3次谐振等特殊问题的分析和研究；容量选择简单易行，占地尺寸小；设备与系统并联、安装快速简便，具有良好的诸如输入电压异常、过热，过温、辅助电源故障、母线过压等保护功能，运行安全、可靠、稳定；能够适应各种复杂工业现场的要求

系统扩展

实现“N+1”冗余，便于用户扩容；

环境优化

消除磁场对人体的危害；

友好的人机界面

采用" TFT LCD "，4线模拟电阻式触模屏，用户可以方便从超大的触摸屏上实现模块的设置和监控

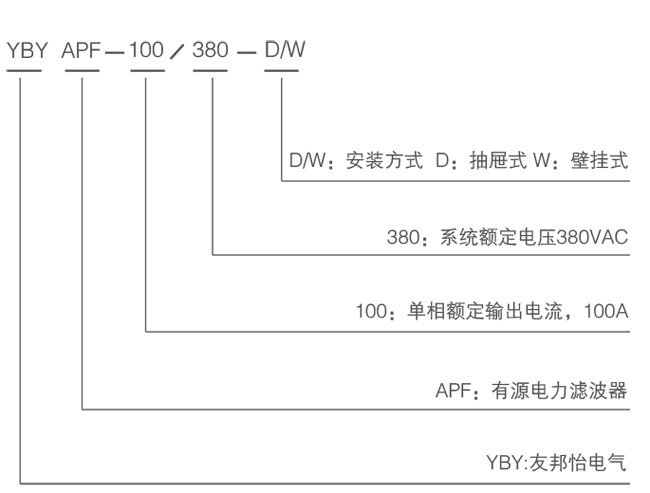

型号指南

选型列表

\

产品型号	单相额定输出电流（A）	额定电压	安装方式	模块尺寸（H*W*D）mm
YBYAPF-50/380-D	50	380	抽屉式	255*440*575
YBYAPF-100/380-D	100	380	抽屉式	255*440*575
YBYAPF-50/380-W	50	380	壁挂式	266*440*575
YBYAPF-100/380-W	100	380	壁挂式	266*440*575
